Capacité jusqu'à 16 tonnes de pont roulant simple poutre

- May 03, 2018 -

Informations de base timg.jpg


Nom: Capacité jusqu'à 16 tonnes de pont roulant simple poutre

Numéro de modèle: LD

Hauteur de levage: jusqu'à 20 m

Groupe de service: A3-A5

Méthode de contrôle: Pendentif / sans fil

Application: Utilisation de construction, utilisation d'atelier, utilisation de secteur minéral

Type de bride: câble métallique

Source d'alimentation: électrique

Type de mouvement: Roue

Installation: Assemblé

Type de grue à tour: Grue aérienne de déplacement

Paquet de transport: boîte en bois

Spécifications: Capacité: 2-10T, Span: 5-30M

Origine: Henan, Chine


Description du produit


Partie 1: Description

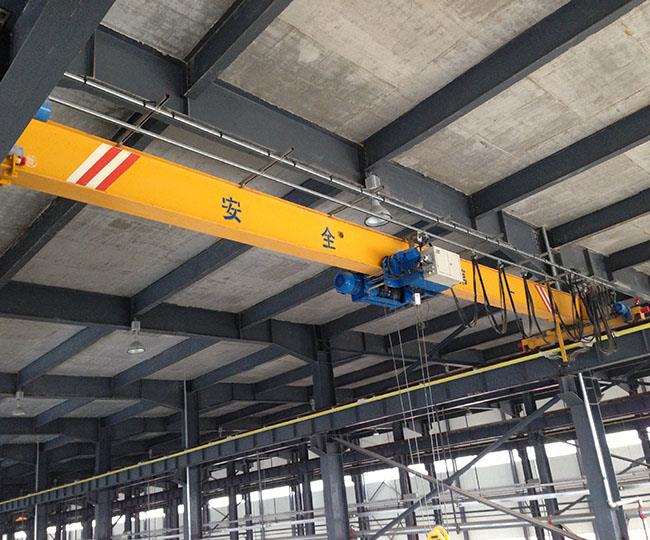

Les ponts roulants monopoutres de type LD sont généralement constitués d'une seule construction de poutres. Ceux-ci peuvent être construits avec des poutres en acier ou plus rigides de type caisson de soudage. Les grues à une poutre sont plus typiques lorsque la capacité de levage est inférieure à 20 tonnes. LD Single Girder Les ponts roulants sont largement utilisés dans notre domaine industriel. Il est appliqué à l'usine d'acier, à l'usine hydroélectrique, à l'entrepôt, à l'atelier, à la chaîne de production, au magasin de maintenance, au matériel de transport, au magasin d'équipement etc.


Partie 2: Configuration détaillée:

1- Mécanisme de levage
- Palan à câble monorail ou palan à chaîne en option: - vitesse de levage: simple ou double selon les besoins
- Vitesse de chariot: Simple ou double ou étape moins selon requis
- Haute performance avec le prix le plus économique

Chariots à 2 extrémités
-rigid soudé boîte d'extrémité de type boîte
- Modula design
moteur à cage d'écureuil -cone ou moteur de démarrage progressif en option
- Vitesse de déplacement: simple ou double ou étape moins selon requis

3-poutre principale
- Rigide boîte soudée Poutrelle ou section creuse en acier robuste
- Modula design
- Fabriqué en acier Q235 ou Q345
- Déviation conçue≤1 / 750 de portée

4-Control
-pendant contrôle pendent le long de C-track
-ou contrôle sans fil en option
-ou contrôle de cabine en option

Partie 5-électrique
-Conducteur d'alimentation (en option)
-Les panneaux de contrôle IP54 ou IP44 dépendent de l'environnement de travail.
-Les composants sont positionnés d'une manière facile à entretenir, et toute la disposition fournit une bonne protection
-Les câbles festons sont suspendus sur des selles de câbles, fixés sur des chariots à câbles, circulant dans un rail en C galvanisé.
-Pièce électrique principale dans la marque Schneider ou Siemens

6-Peinture
-Protection contre la corrosion grâce à l'élimination de la rouille par grenaillage mécanique SA 2.5
-Première couche de revêtement époxy 30 microns
-Seconde couche de revêtement époxy 30 microns
-Troisième couche de revêtement de polyuréthane 40 microns
-épaisseur moyenne: environ 100 microns
-Couleur: jaune ou orange selon les exigences

7-Safe Protection
Interrupteur d'urgence
-overload protège
protection de -earth
Croisière et longue protection de voyage
-lifting protection de voyage
-Protection de surchauffe du moteur

Partie 3: Croquis et données techniques


Capacité (t) span (m) poids total (G) Charge maximale de la roue (kN) charge de roue min (kN) H1 H2 H3 W B C1 C2
1 7,5 1,67 8,9 3.9 490 910 550 2000 2500 796 1274
8 1,72 9.1 4,0
8.5 1,77 9.2 4.1
9 1,81 9.4 4.3
9.5 1,86 9.5 4,4
dix 1,91 9,7 4,5
10.5 1,96 9,8 4.6
11 1,95 9,8 4.6
11,5 2,00 10,0 4,7
12 2,05 10,1 4,8
12,5 2,09 10.2 4,9
13 2,14 10,4 5.0
13.5 2,19 10.5 5.2
14 2,24 10,6 5.3
14,5 2,43 11,1 5,8 955 595 2500 3000
15 2,48 11,3 5,9
15.5 2,53 11,4 6.0
16 2,58 11,5 6.1
16.5 2,63 11,7 6.3
17 2,66 11,7 6.3
17.5 2,85 12,2 6.8 530 970 650
18 2,90 12,4 6,9
18,5 2,96 12,5 7.1
19 3,01 12,7 7.2
19,5 3,02 12,7 7.2
20 3,20 13,1 7.7 580 700 3000 3500
20,5 3,26 13,3 7.8
21 3,32 13,4 8.0
21,5 3,37 13,6 8.1
22 3,43 13,7 8.2
22.5 3,49 13,9 8.4
23 4,07 15,3 9,8 660 990 800 3500 4000
23.5 4,13 15.5 10,0
24 4,20 15,7 10.2
24.5 4,26 15,8 10,3
25 4,32 16,0 10.5
25,5 4,39 16.2 10,6
26 5.35 18,6 13,0 745 1010 900 4000 4500
26.5 5,43 18,8 13.2
27 5,52 19,0 13.5
27,5 5,60 19,2 13,7
28 5,68 19,4 13,9
28.5 5,76 19,6 14,1
Capacité (t) span (m) poids total (G) Charge maximale de la roue (kN) charge de roue min (kN) H1 H2 H3 W B C1 C2
2 7,5 1,79 13,8 4.1 490 1080 550 2000 2500 871 1274
8 1,84 14,0 4,2
8.5 1,88 14,1 4.3
9 1,93 14,3 4,4
9.5 1,98 14,5 4,5
dix 2,03 14,7 4.6
10.5 2,07 14,8 4,7
11 2,12 15,0 4,8
11,5 2,25 15,4 5.1 1125 595
12 2,30 15.5 5.3
12,5 2,35 15,7 5.4
13 2,40 15,8 5.5
13.5 2,45 16,0 5,6
14 2,50 16,1 5,8
14,5 2,62 16.5 6.1 580 1140 700 2500 3000
15 2,68 16,6 6.2
15.5 2,74 16,8 6.3
16 2,79 17,0 6.5
16.5 2,85 17,1 6.6
17 2,91 17,3 6.8
17.5 3,23 18,1 7.6 660 1160 800
18 3,30 18,3 7.7
18,5 3,36 18,5 7,9
19 3,42 18,6 8.0
19,5 3,49 18,8 8.2
20 4,09 20,3 9,7 785 1135 900 3000 3500
20,5 4,17 20,5 9,9
21 4,24 20,7 10,1
21,5 4,32 20,9 10,3
22 4,40 21,1 10.5
22.5 4,47 21,3 10,7
23 5.31 23,4 12,7 820 1200 1000 3500 4000
23.5 5,40 23,7 13,0
24 5,49 23,9 13.2
24.5 5,57 24,1 13,4
25 5,66 24,3 13,6
25,5 5,75 24,6 13,8
26 6.40 26,2 15.5 875 1250 1100 4000 4500
26.5 6,50 26.5 15,7
27 6,60 26,7 16,0
27,5 6,69 27,0 16.2
28 6,79 27.2 16,4
28.5 6.89 27,5 16,7
Capacité (t) span (m) poids total (G) Charge maximale de la roue (kN) charge de roue min (kN) H1 H2 H3 W B C1 C2
3 7,5 1,93 18,9 4,2 530 1255 650 2000 2500 818.5 1291
8 1,98 19,1 4.3
8.5 2,03 19,4 4,4
9 2,09 19,6 4,5
9.5 2,14 19,8 4,7
dix 2,20 20,0 4,8
10.5 2,25 20,2 4,9
11 2,31 20,4 5.0
11,5 2,41 20,7 5.3 580 700
12 2,47 20,9 5.4
12,5 2,53 21,1 5,6
13 2,59 21,3 5,7
13.5 2,64 21,5 5,9
14 2,70 21,7 6.0
14,5 3,02 22.5 6.8 660 1275 800 2500 3000
15 3,08 22,7 6,9
15.5 3,14 22,9 7.1
16 3,21 23,1 7.2
16.5 3,27 23,2 7.4
17 3,34 23,4 7.6
17.5 3,84 24,7 8.8 745 1290 900
18 3,91 24,9 9.0
18,5 3,99 25,1 9.2
19 4,06 25,3 9.4
19,5 4,14 25,5 9,6
20 4,92 27,5 11,5 820 1315 1100 3000 3500
20,5 5,01 27,7 11,7
21 5,09 28,0 11,9
21,5 5.18 28,2 12,2
22 5.27 28,4 12,4
22.5 5,36 28,7 12,6
23 5,71 29,6 13.5 875 1360 3500 4000
23.5 5,80 29,8 13,7
24 5,89 30.0 13,9
24.5 5,99 30,3 14,2
25 6.08 30.5 14,4
25,5 6.17 30,8 14,6
26 7,97 35,3 19,1 925 1660 1200 4000 4500
26.5 8.09 35,6 19,4
27 8.22 35,9 19,7
27,5 8.34 36,2 20,0
28 8.46 36,6 20,3
28.5 8.59 36,9 20,7
Capacité (t) span (m) poids total (G) Charge maximale de la roue (kN) charge de roue min (kN) H1 H2 H3 W B C1 C2
5 7,5 2,20 28,7 4.6 580 1460 720 2000 2500 841.5 1310
8 2,27 29,0 4,7
8.5 2,33 29,3 4,9
9 2,40 29,7 5.0
9.5 2,46 30.0 5.2
dix 2,53 30,2 5.3
10.5 2,59 30.5 5.5
11 2,66 30,8 5,6
11,5 2,91 31.5 6.3 660 800
12 2,98 31,8 6.4
12,5 3,05 32,0 6.6
13 3,12 32,3 6.8
13.5 3,20 32.5 6,9
14 3,27 32,8 7.1
14,5 3,52 33,5 7.7 745 1540 900 2500 3000
15 3,60 33,7 7,9
15.5 3,68 33,9 8.1
16 3,75 34,2 8.3
16.5 3,83 34,4 8.5
17 3,90 34,6 8.7
17.5 4,41 35,9 9,9 820 1500 1000
18 4,50 36,2 10.2
18,5 4,59 36,5 10,4
19 4,68 36,7 10,6
19,5 4,76 37,0 10,8
20 5.23 38,2 12,0 875 1545 1100 3000 3500
20,5 5.33 38,4 12,2
21 5,42 38,7 12,4
21,5 5,51 38,9 12,7
22 5,60 39.2 12,9
22.5 5,70 39.5 13,1
23 7.08 42,9 16,6 925 1595 1200 3500 4000
23.5 7,20 43,2 16,9
24 7,32 43,6 17,2
24.5 7.43 43,9 17,4
25 7,55 44.2 17,7
25,5 7,67 44.5 18,0
26 9.01 47,9 21,4 1015 1670 1300 4000 4500
26.5 9.16 48,3 21,7
27 9h30 48,6 22,1
27,5 9.44 49,0 22.5
28 9.58 49,4 22,8
28.5 9,72 49,7 23,2
Capacité (t) span (m) poids total (G) Charge maximale de la roue (kN) charge de roue min (kN) H1 H2 H3 W B C1 C2
dix 7,5 3,26 51,3 6.1 720 1850 900 2000 2500 1293 1893
8 3,34 52,1 6.3
8.5 3,43 52,9 6.5
9 3,51 53,5 6.6
9.5 3,59 54.2 6.8
dix 3,67 54,8 7.0
10.5 3,76 55,3 7.2
11 3,84 55,8 7.3
11,5 4,05 56,6 7,9 820 1850 1000
12 4,14 57,1 8.1
12,5 4,22 57,6 8.3
13 4,31 58,0 8.5
13.5 4,40 58,4 8.7
14 4,49 58,8 8,9
14,5 4,80 59,8 9,6 875 1900 1100 2500 3000
15 4,89 60.2 9,8
15.5 4,98 60,6 10,1
16 5,07 60,9 10,3
16.5 5.17 61,3 10.5
17 5.26 61,7 10,7
17.5 5,53 62,5 11,4 1940 1140
18 5,63 62,8 11,6
18,5 5,73 63,2 11,9
19 5,83 63,5 12,1
19,5 5,92 63,9 12,3
20 6.89 66,4 14,8 925 2000 1250 3000 3500
20,5 7.01 66,8 15,0
21 7.12 67,1 15,3
21,5 7.24 67,5 15,6
22 7.36 67,9 15,9
22.5 7.48 68,2 16.2
23 8,96 72 19,9 1100 1920 1350 3500 4000
23.5 9.11 72,5 20,3
24 9.26 72,9 20,6
24.5 9.41 73,3 21,0
25 9.56 73,8 21,4
25,5 9,71 74,2 21,7
26 13.09 82,7 30,2 1200 1450 4000 4700
26.5 13.29 83,3 30,7
27 13,48 83,8 31.2
27,5 13.67 84,3 31,6
28 13.86 84,8 32,1
28.5 14.05 85,4 32,6
Capacité (t) span (m) poids total (G) Charge maximale de la roue (kN) charge de roue min (kN) H1 H2 H3 W B C1 C2
16 7,5 3,64 77,2 7.0 820 2480 1000 2000 2500 1293 1893
8 3,74 78,3 7.2
8.5 3,84 79,4 7.4
9 3,94 80,4 7.6
9.5 4,04 81,3 7,9
dix 4,14 82,1 8.1
10.5 4,24 82,9 8.3
11 4,34 83,6 8.5
11,5 4,55 84,6 9.0 875 2525 1100
12 4,66 85,2 9.3
12,5 4,76 85,9 9.5
13 4,87 86,5 9,8
13.5 4,97 87,1 10,0
14 5,08 87,6 10,3
14,5 5,93 90.0 12,4 975 1200 2500 3000
15 6.06 90,6 12,7
15.5 6.18 91,1 13,0
16 6.31 91,7 13,3
16.5 6.43 92,2 13,6
17 6,56 92,7 13,9
17.5 7.19 94.5 15.5 1075 1300
18 7.33 95,0 15,8
18,5 7.47 95,5 16,1
19 7.61 96,0 16.5
19,5 7,75 96,5 16,8
20 8.56 98,7 18,9 1130 2570 1400 3000 3500
20,5 8,72 99,2 19,2
21 8.87 99,7 19,6
21,5 9.03 100.2 20,0
22 9.18 100,8 20,4
22.5 9.34 101,3 20,8
23 12,41 109,0 28,4 1280 1550 3500 4000
23.5 12,61 109,6 28,9
24 12,81 110.2 29,4
24.5 13.02 110,9 30.0
25 13.22 111.5 30.5
25,5 13,43 112,0 31.0
26 14,34 114,4 33,2 1300 2600 1600 4000 4700
26.5 14.55 115.0 33,8
27 14,77 115,6 34,3
27,5 14,98 116,3 34,8
28 15.20 116,9 35,4
28.5 15,42 117.5 35,9
Capacité (t) span (m) poids total (G) Charge maximale de la roue (kN) charge de roue min (kN) H1 H2 H3 W B C1 C2
20 7,5 5,45 97,9 10.2 900 2450 1050 2000 2700 1394 1933
8 5,58 99.5 10.5
8.5 5,70 101,0 10,7
9 5,83 102,3 11,0
9.5 5,96 103.5 11,3
dix 6.09 104,6 11,6
10.5 6.22 105,7 11,8
11 6.35 106,6 12,1
11,5 6,99 108,8 13,7 970 2480 1150
12 7.15 109,8 14,0
12,5 7h30 110,7 14,4
13 7.45 111.5 14,7
13.5 7.60 112,3 15,1
14 7.76 113,1 15.5
14,5 8,67 115,8 17,7 1050 2530 1280 2500 3200
15 8.85 116,6 18,1
15.5 9.02 117,3 18,6
16 9,20 118,1 19,0
16.5 9.37 118,8 19,4
17 9.55 119.5 19,8
17.5 10.50 122.2 22,2 1130 2560 1390
18 10,70 122,9 22,7
18,5 10,89 123,6 23,1
19 11.09 124,3 23,6
19,5 11.28 125,0 24,1
20 12.02 127,0 25,9 1200 2600 1500 3000 3700
20,5 12,23 127,7 26,4
21 12,44 128,4 26,9
21,5 12,64 129,1 27,4
22 12,85 129,8 27,9
22.5 12,96 130.5 28.5
23 13,88 132,7 30.5 1300 1600 3500 4200
23.5 14.10 133,4 31.0
24 14,31 134,0 31,6
24.5 14.52 134,78 32,1
25 14,74 135,4 32,6
25,5 14,96 135,6 33,1
