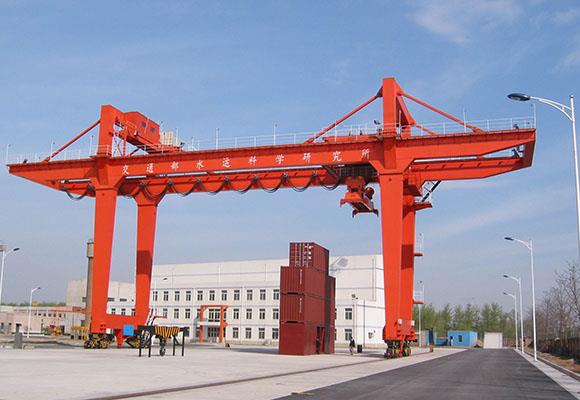

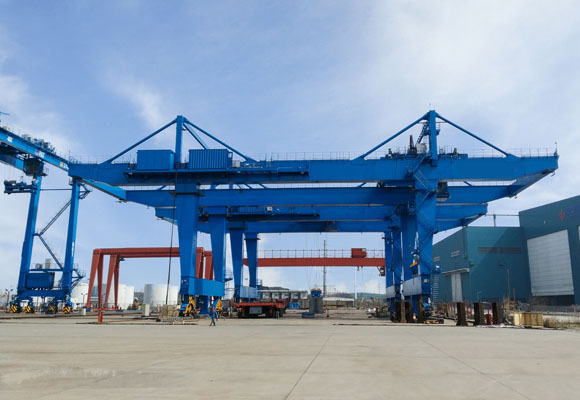

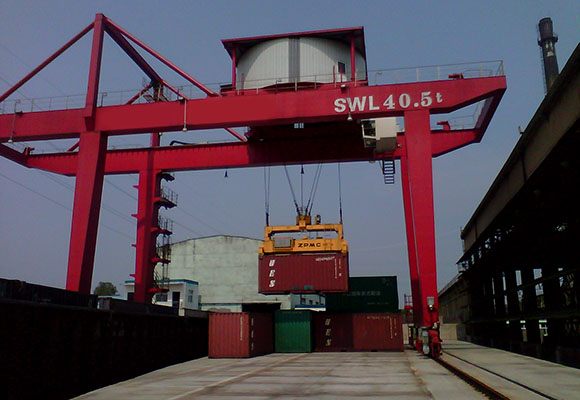

Grue à portique à conteneur supérieur
La description
1. Cette grue peut être utilisée dans le dock, la cour et la station;
2. À l'aide d'un conteneur dédié qui peut soulever des conteneurs standard de 20 pieds, 40 pieds et 45 pieds;
3. Le système d'entraînement électrique est la pleine conversion de fréquence de CA numérique, l'accélération de contrôle de PLC, le système de surveillance et de gestion intelligent de CMS, l'équipement de surveillance en temps réel d'état courant;
4. Rotation de chariot vers le haut 270º pour charger et décharger facilement;
Le réducteur 5.Three-en-un est adopté pour le long déplacement et le mécanisme croisé transversal pour l'entretien facile;
6. Mesures de sécurité complètes: sirène de vent, arbre anti-rupture, anti-renversement, etc.
spécification
Charge évaluée | t | 40.5 | |
Envergure | m | 22 +/- 8 | |
Hauteur de levage | 12,3 | ||
Devoir | A7 | ||
Rotation du chariot | 270º | ||
Récipient | 20 '40' 45 ' | ||
La vitesse | Hisser | m / min | 10/18 |
Chariot | 40 | ||
Portique | 45 | ||
Rotation | r / min | 1,35 | |
Limitation de la limite | L1 | mm | 14500 |
L2 | 1550 | ||
S1 | 9000 | ||
S2 | 7500 | ||
Dimenstion principale | H | mm | 23500 |
H1 | 12300 | ||
H2 | 800 | ||
B | 16500 | ||
W | 10500 | ||
K | 8500 | ||
Max. Chargement de la roue | KN | 280 | |
Puissance | KW | 260 | |
Grue sur rail recommandée | QU70 | ||
Source de courant | AC 50HZ 380V triphasé | ||
