Grue à portique à quatre bras
La description

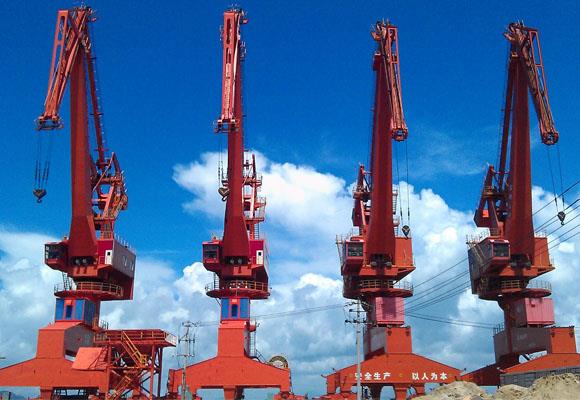

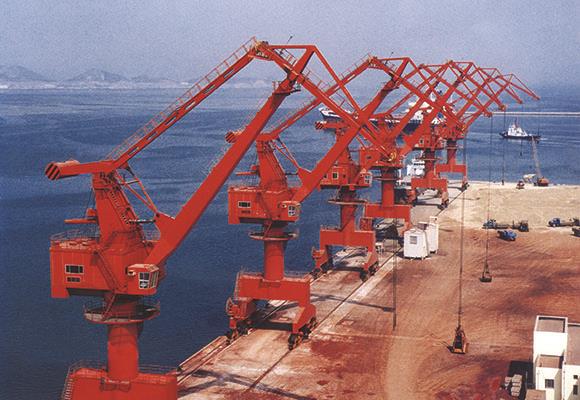

Grue portuaire de type à quatre liens a été largement appliquée au chargement et déchargement au port et à la manutention de matériel à l'arsenal et la métallurgie, les structures principales sont composées de cadre en acier, mécanisme de levage, mécanisme d'orientation, mécanisme d'orientation, grue , épandeur de récipient, et crochet et electrmangnetdisk), équipement électrique et d'autres équipements nécessaires pour la sûreté. Les structures en acier comprennent une flèche et un cadre en A, une plate-forme pivotante et un cadre de portique.
Normes référencées: GB17495-1998 Caractéristiques techniques de la grue portique portuaire, spécifications de sécurité GB6067-85 liftequipments, normes de conception de grue GB3811-2008, normes ISO, normes FEM et normes JIS.

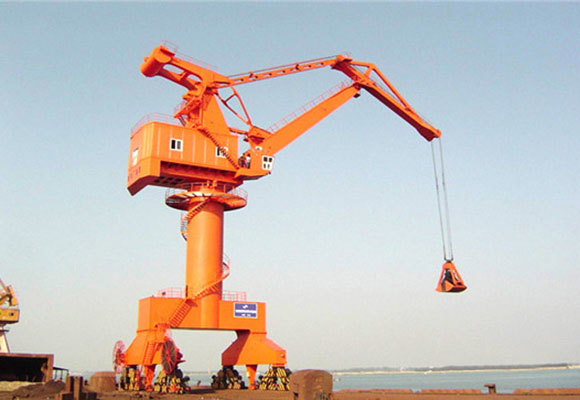

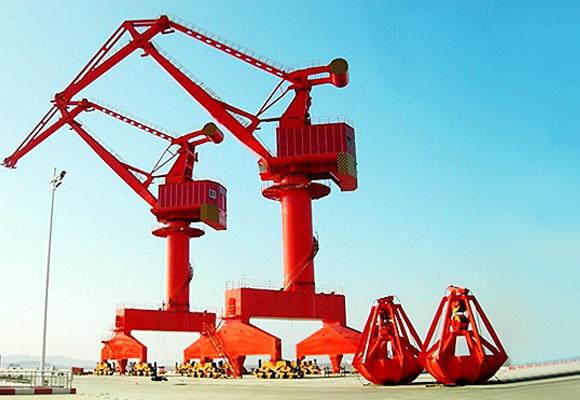

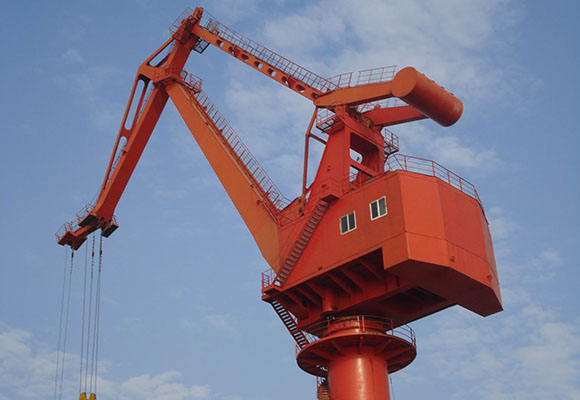

Ce type de grue portique est une grue mobile mobile, à rotation complète et à quatre barres. Ses bras et ses contrepoids sont équilibrés. Il existe 2 types de portiques: un cylindre et quatre stabilisateurs. Ce portail carne est destiné à soulever des conteneurs avec des crochets ou des grappins.
Avantages: bras longs, adaptés pour un plus grand navire, belle extérieur, sûr et fiable, performance avancée durable, pratique pour l'entretien. C'est le meilleur choix pour les ports de fret multi-typés complets.
spécification
Type | Levage | la taille | la taille | Jauge × base | Vitesse de levage | Max Wheel | installée | Rencontre | |||||
Max (m) | Min (m) | au-dessus du rail (m) | sous le rail (m) | (m) | Levage (m / min) | Amplitude (m / min) | Rotation (m / min) | Grue (m / min) | |||||
MQ525 | 5 | 25 | 8 | 12 | 9 | 10,5 × | 40 | 24 | 1,5 | 25 | 180 | 280 | 19000 |
10.5 | |||||||||||||
MQ535 | 5 | 33 | dix | 15 | 9 | 10,5 × | 50 | 40 | 1,5 | 25 | 210 | 300 | 30000 |
10.5 | |||||||||||||
MQ1025 | dix | 25 | 8 | 15 | 9 | 10,5 × | 50 | 50 | 1,5 | 25 | 220 | 330 | 19000 |
10.5 | |||||||||||||
MQ1033 | dix | 33 | dix | 20 | 12 | 10,5 × | 50 | 40 | 1,4 | 25 | 185 | 345 | 30000 |
10.5 | |||||||||||||
MQ1625 | 16 | 25 | 9 | 20 | 12 | 10,5 × | 50 | 40 | 1,5 | 25 | 240 | 325 | 19000 |
10.5 | |||||||||||||
MQ1633 | 16 | 33 | dix | 28 | 15 | 10,5 × | 60 | 40 | 1,5 | 25 | 250 | 345 | 30000 |
10.5 | |||||||||||||
MQ2533 | 25 | 33 | dix | 28 | 15 | 10,5 × | 60 | 50 | 1,5 | 25 | 260 | 435 | 30000 |
10.5 | |||||||||||||
MQ4033 | 40 | 33 | dix | 28 | 16 | 10,5 × | 50 | 50 | 1,41 | 25 | 260 | 560 | 30000 |
10.5 | |||||||||||||
S4070 | 40 | 65 | 24 | 45 | 13 | 10,5 × | 15 | 17 | 0,26 | 26 | 260 | 400 | 100000 |
K10 | 70 | 29 | 45 | 13 | 18,5 | ||||||||
S5035 | 50 | 35 | 12 | 40 | 0 | 10,5 × | 7,5 | 12,8 | 0,4 | 25 | 250 | 250 | 30000 |
K10 | 38 | 14 | 40 | 0 | 12 | ||||||||
S8035 | 80 | 35 | 12 | 40 | 12 × | 6 | 12,8 | 0,4 | 25 | 250 | 320 | 30000 | |
K10 | 10.5 | ||||||||||||
